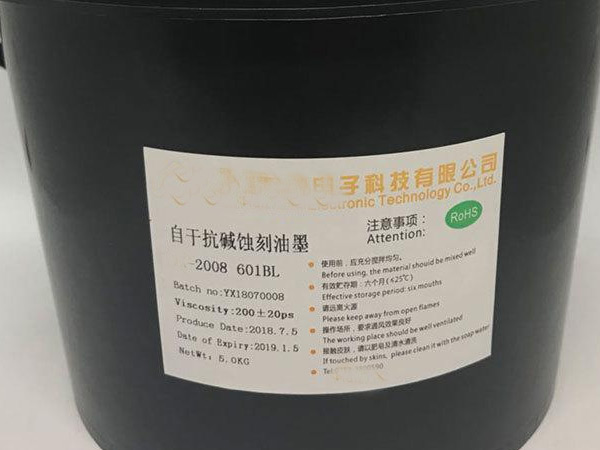

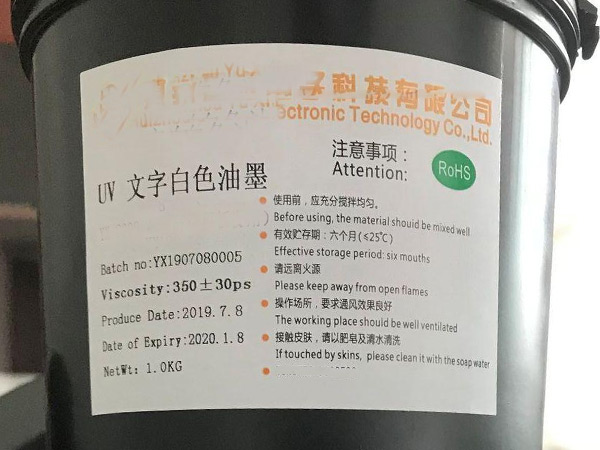

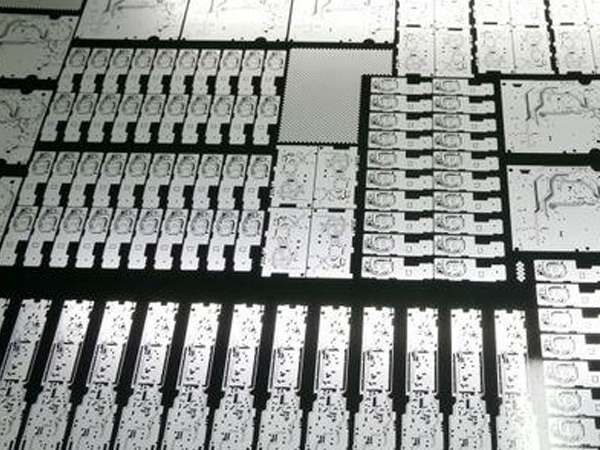

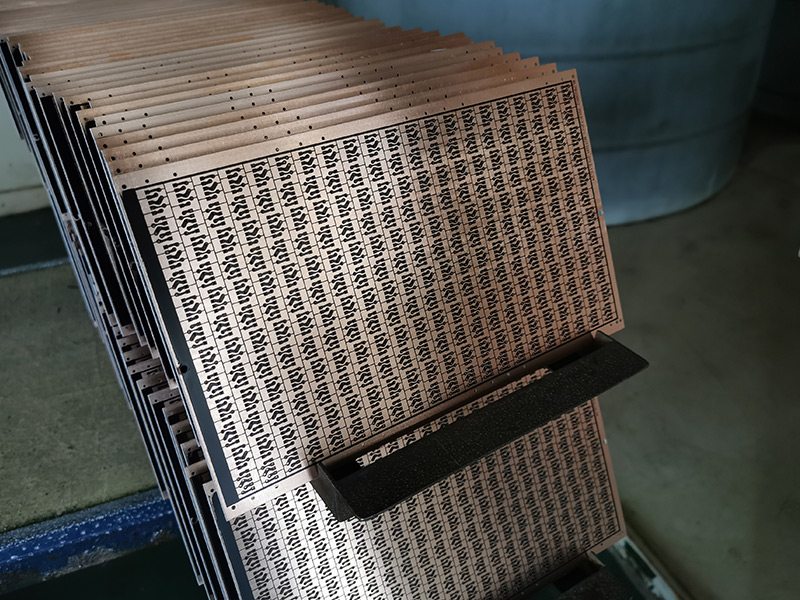

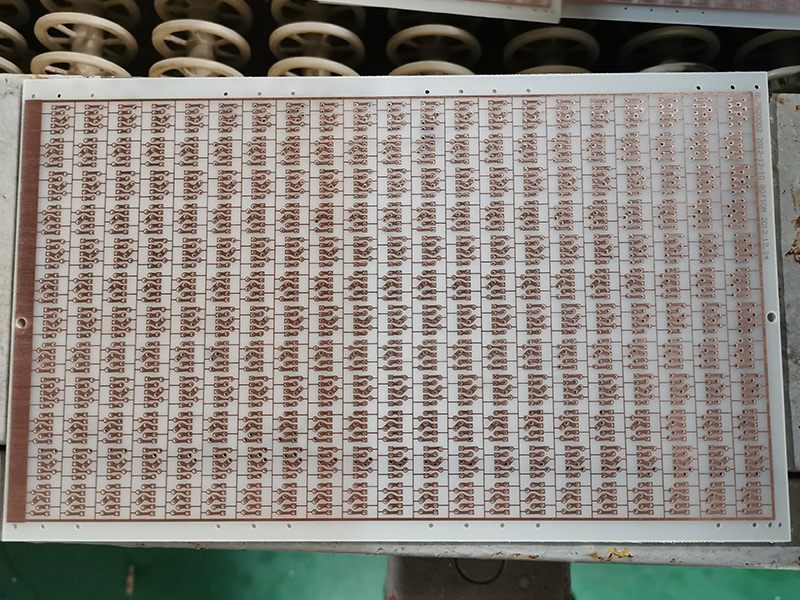

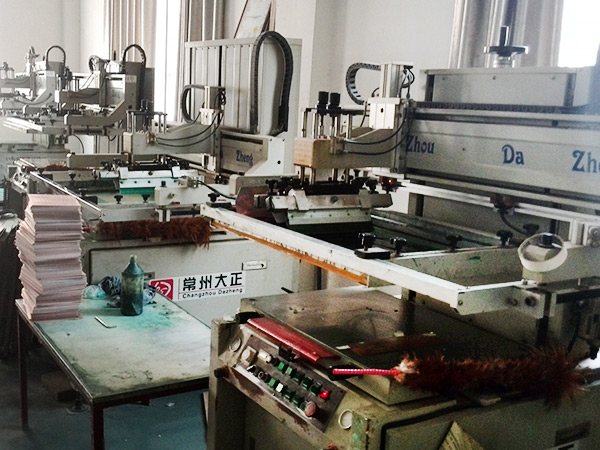

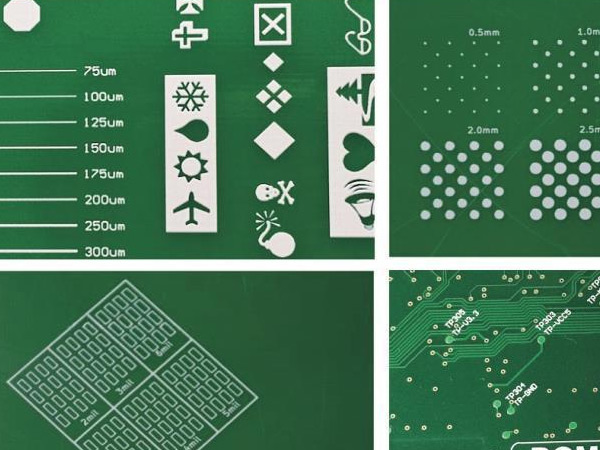

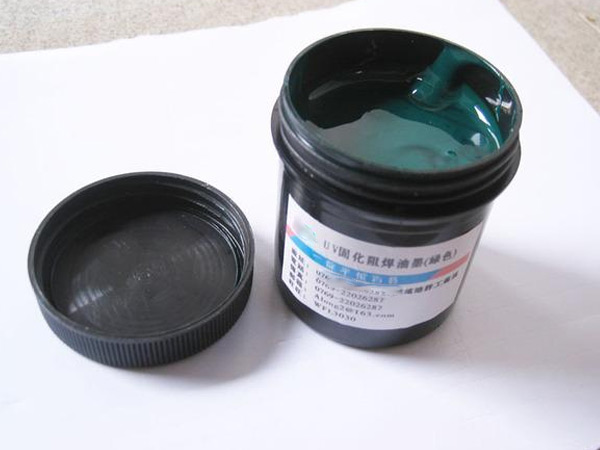

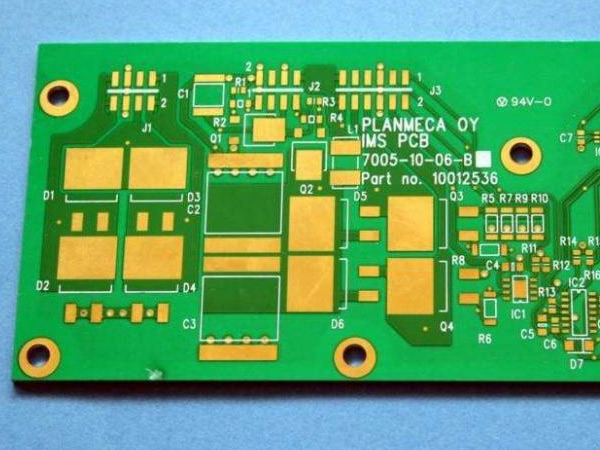

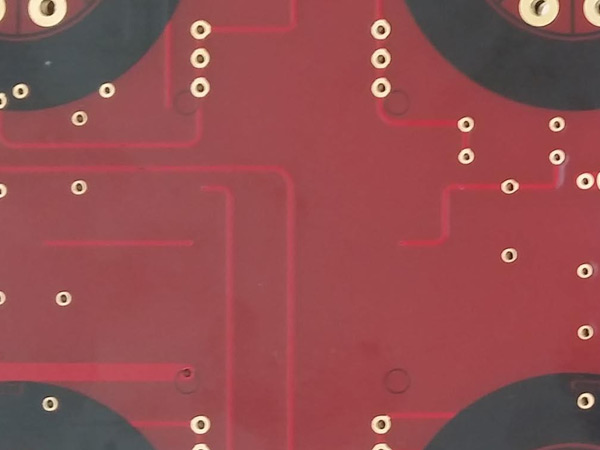

PCB油墨在PCB制程中的作用：抗蝕刻油墨用于線路的印制；阻焊油墨是線路板阻焊層的制作；字符油墨在線路板上印制廠家及型號標注及元器件標識；類別有感光油墨、碳油、銀油，而碳油和銀油都有導電性做用；通常用的油墨顏色有，白油、綠油、黑油、藍油、紅油、黃油等。

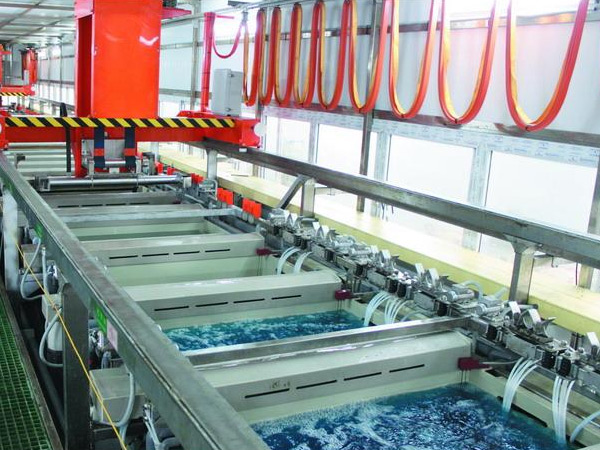

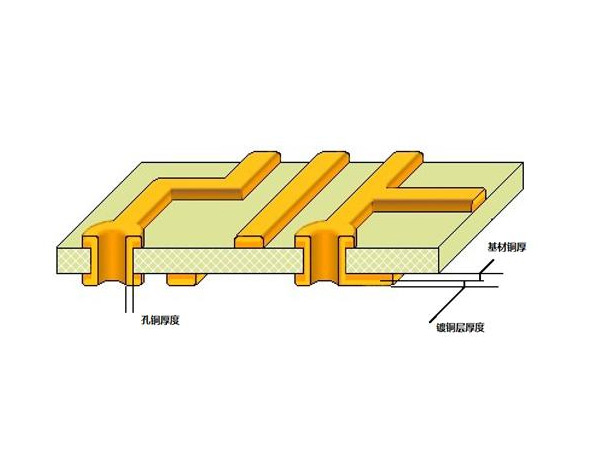

沉銅是線路板生產中的核心工序：因?yàn)殡娐肥峭ㄟ^電流產生特定功能，而銅正是導電的不二載體，電路板任何一處沉銅失敗，輕則此處功能喪失，甚則殃及整板。
工藝流程：
粗磨→膨脹→除膠渣→三級水洗→中和→二級水洗→除油→稀酸洗→二級水洗→微蝕→預浸→活化→二級水洗→加速→一級水洗→沉銅→二級水洗→板面電鍍→幼磨→銅檢

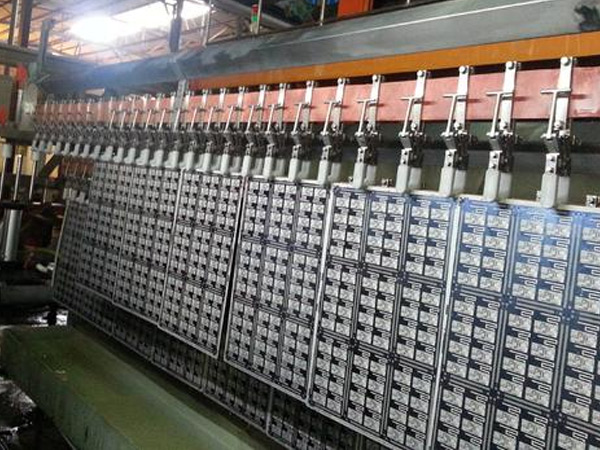

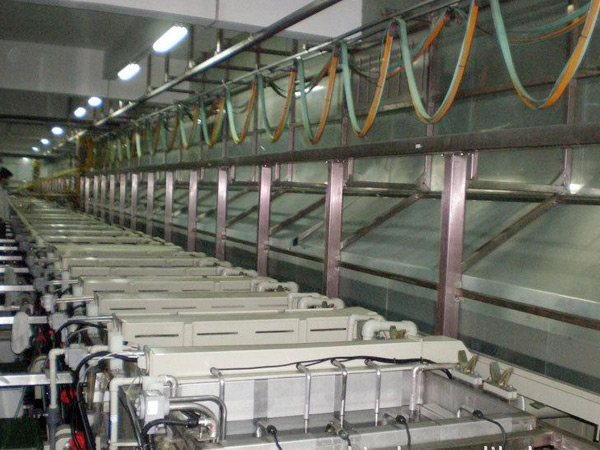

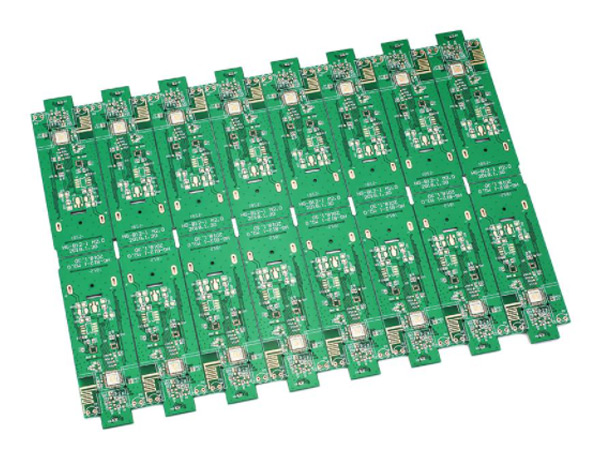

PCB上用鍍鎳來作為貴金屬和賤金屬的襯底鍍層，對某些單面印制板，也常用作面層。對于重負荷磨損的一些表面，如開關觸點、觸片或插頭金，用鎳來作為金的襯底鍍層，可大大提高耐磨性。當用來作為阻擋層時，鎳能有效地防止銅和其它金屬之間的擴散。啞鎳/金組合鍍層常常用來作為抗蝕刻的金屬鍍層，而且能適應熱壓焊與釬焊的要求，唯讀只有鎳能夠作為含氨類蝕刻劑的抗蝕鍍層，而不需熱壓焊又要求鍍層光亮的PCB。鎳鍍層厚度一般不低于2.5微米，通常采用4-5微米。

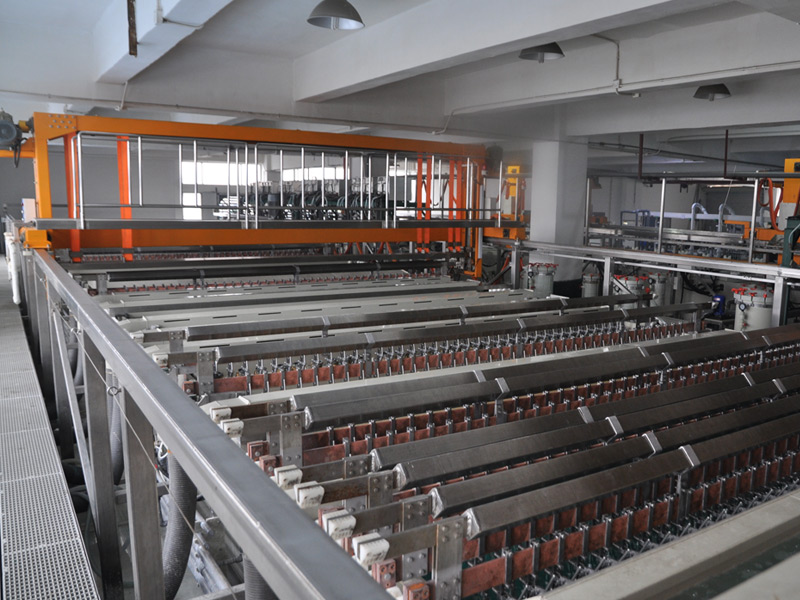

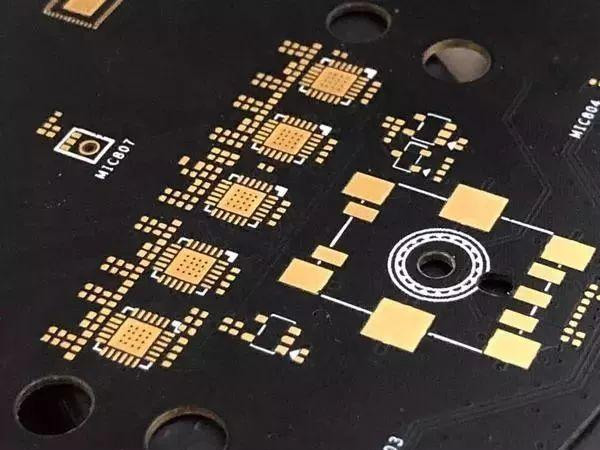

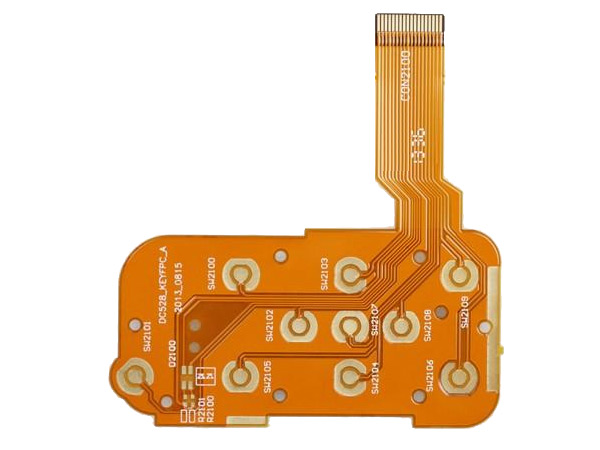

沉金采用的是化學沉積的方法，通過化學氧化還原反應的方法生成一層鍍層，一般厚度較厚，是化學鎳金金層沉積方法的一種，可以達到較厚的金層。在實際產品應用中，90%的金板是沉金板，因?yàn)殄兘鸢搴附有圆钍撬闹旅秉c(diǎn)，也是導致很多公司放棄鍍金工藝的直接原因！

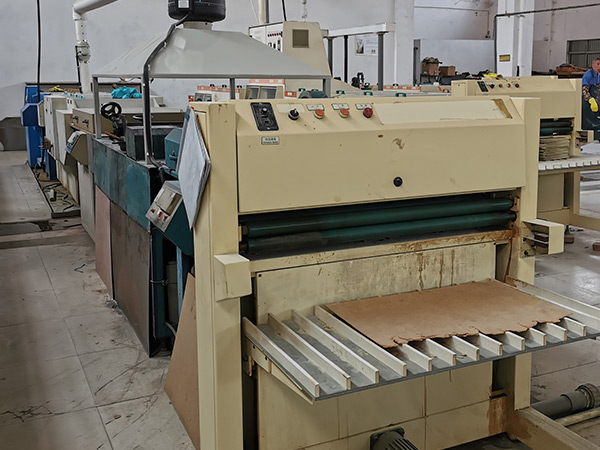

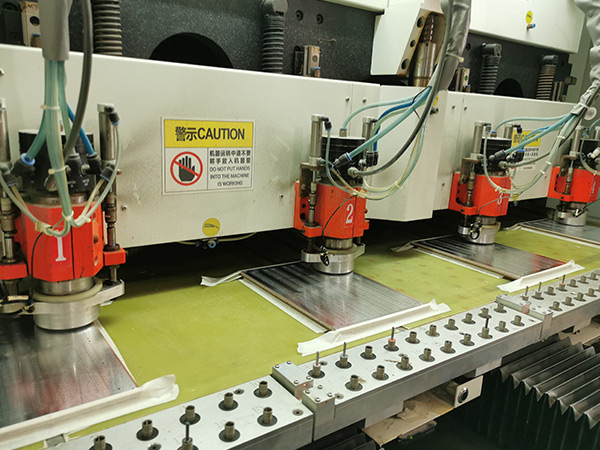

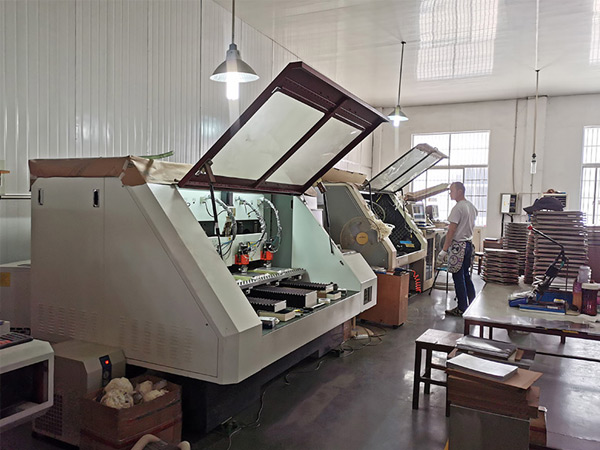

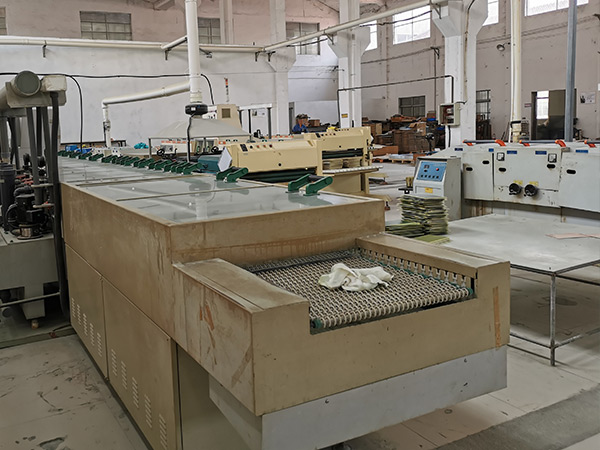

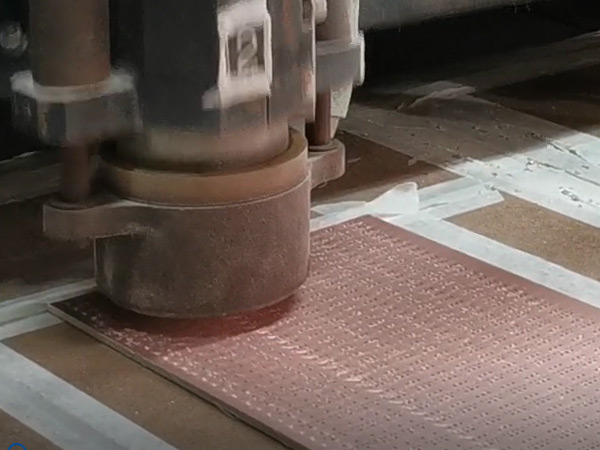

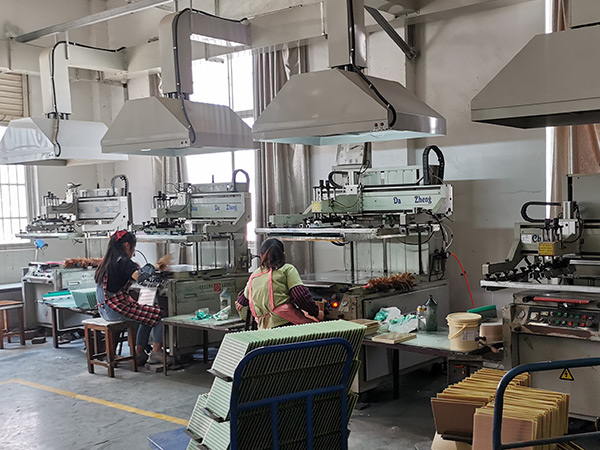

鉆孔后是因?yàn)榭孜挥信?，平整孔位，為后期絲印工序作準備。后道工序的磨板，也有平整板面作用。用物理的方法把銅箔表面的氧化層去除干凈，獲得一個微觀上粗糙的表面，以便于后續的鍍層或涂覆的結合更可靠。選用的磨刷先粗后細，以期獲得良好的磨板效果。通常后面還伴隨著化學酸蝕粗化的工藝流程。
